无纺布质量(污点)自动在线检测系统-Nonwoven Defect On-line Inspection System

[复制链接]
5628 5

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?新人注册

x
    随着用户对无纺布质量要求的日益严格,越来越多的生产厂家开始注重无纺布本身的表面质量问题黑点,蚊虫,融点,破洞,褶皱,挂丝等瑕疵为无纺布表面的主要缺陷,很小的瑕疵都会影响产品的质量。此外,在线检测设备也是客户采购产品参考的一个标准。
    目前传统的生产型企业都是借助人眼进行缺陷检测,但是由于人工检测成本昂贵、易于疲劳以及人眼无法在高速运行的生产线上进行检测,所以传统的人眼检测无法满足高质量的生产工艺的要求。
无锡赛默斐视科技有限公司的无纺布表面瑕疵在线检测系统能够在线进行高速、精确的缺陷检测,并结合现场工艺在线报警、报表统计及产品分级处理,为企业确保产品质量提供有效的解决方案。
功能需求:
需求名称
参数
检测幅宽
按需配置
检测速度
MAX500m/min
检测缺陷
破洞,蚊虫,黑点,挂丝,褶皱等外观缺陷
  检测精度
按需配置(可以根据用户要求进行从大到小设定)
缺陷标识
自动声光报警,缺陷位置,数量及大小软件标记
报表打印
每卷无纺布生产后,都会生成质量报表
历史记录
记录缺陷米数、直径、横向位置、图像信息
瑕疵分类
根据不同瑕疵的成像特征进行瑕疵的自动分类
安装位置
具体安装位置根据现场确定
操作位置
在相机的camera link线长度范围以内进行安装
检测要求
检测精度要求范围以内100%检出
*系统功能
   1. 100%无纺布表面瑕疵在线检测,发现瑕疵时可根据系统设定进行声光报警,同时产品幅面边缘根据需要可以进行自动标记(选配),提示及时修复,避免大量缺陷产品的产生;
2. 完整产品幅面瑕疵信息统计,在检测到瑕疵时系统会自动统计出当前瑕疵的图像、面积、位置、大小等信息,同时每卷产品都有完全的疵点图像、位置分布和数量统计等信息可连接打印机选择打印;
3. 高精度,方案可100%检测出设定精度以上的孔洞缺陷,满足客户的不断提升的产品品质要求;
4. 软件数据库管理功能,可以对生产的每卷材料进行精确的质量统计,详细的缺陷记录(大小和位置)和统计为生产工艺及设备状态调整提供了方便,离线分析,用于后续分切和质量管理,可有效保证产品质量;
5. 系统联动.当系统检测到疵点时进行声光报警,也可在系统中加入其它连锁I/O 输出;
*检测系统主要配置
1. 采用原装进口高端品牌高速工业相机、板卡、数据线及日本专业光学镜头,保证图像采集信号精确和减少干扰;
2. 采用工业控制计算机系统,提高系统运行可靠性、稳定性;
3. 针对行业应用特点和客户不同需求,软件可进行特别定制修改,最大限度满足客户实际要求;
4. 采用高亮度 LED线性聚光冷光源,使用寿命长,检测精度高,减少光源更换成本;
5. 相机和光源进行二次封装固定,维护工作简易,减少系统因为周围环境影响多带来的检测误差;
6. 售后服务专业便捷,针对使用中可能出现的问题可以及时到场现场解决;
tmp.png" >5. 系统联动.当系统检测到疵点时进行声光报警,也可在系统中加入其它连锁I/O 输出;

*检测系统原理图及现场安装图
技术咨询:邹工:手机18112358302
销售咨询:甄经理:手机15261503052
公司固话:0519-85289739

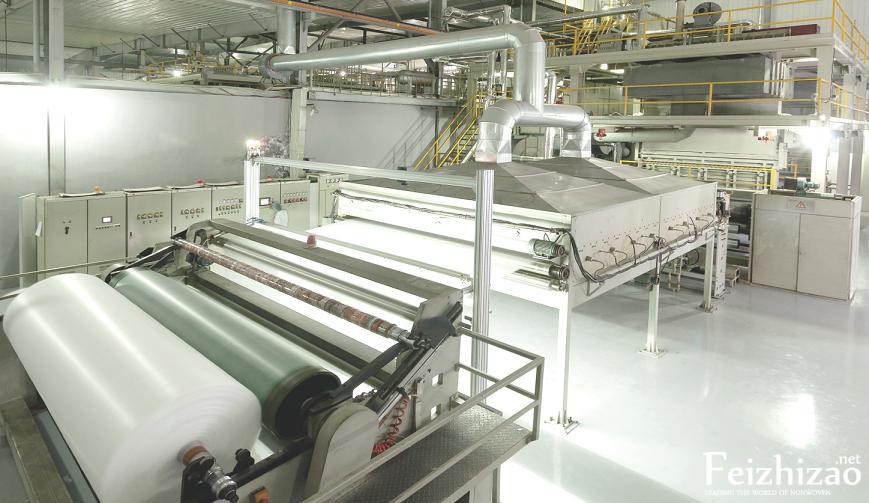

无纺布在线检测系统现场安装图片

无纺布在线检测系统现场安装图片

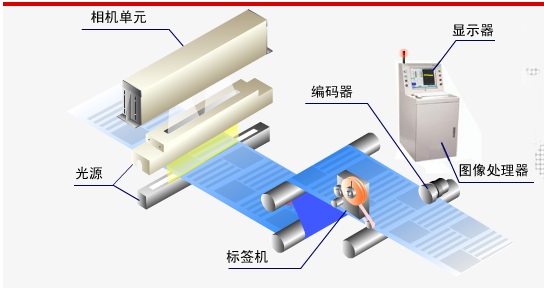

在线检测系统原理图

在线检测系统原理图



评论 5

无锡赛默  非织新人  发表于 2015-3-2 08:36 | 显示全部楼层
本帖最后由 无锡赛默 于 2015-3-2 08:44 编辑

无锡赛默斐视科技有限公司——无纺布质量在线检测系统设备供应商电话:0510-85389739
手机:15261503052(甄经理)

邮箱:18112358302@189.cn
地址:无锡新区菱湖大道200号国际传感网A栋
无锡赛默  非织新人  发表于 2015-3-2 08:45 | 显示全部楼层
本帖最后由 无锡赛默 于 2015-3-2 08:48 编辑

表面质量常见缺陷图片 combined-nonwovens.-常见表面缺陷图片.jpg
无锡赛默  非织新人  发表于 2015-3-2 08:56 | 显示全部楼层
本帖最后由 无锡赛默 于 2015-3-2 09:15 编辑


无锡赛默  非织新人  发表于 2015-3-2 08:58 | 显示全部楼层

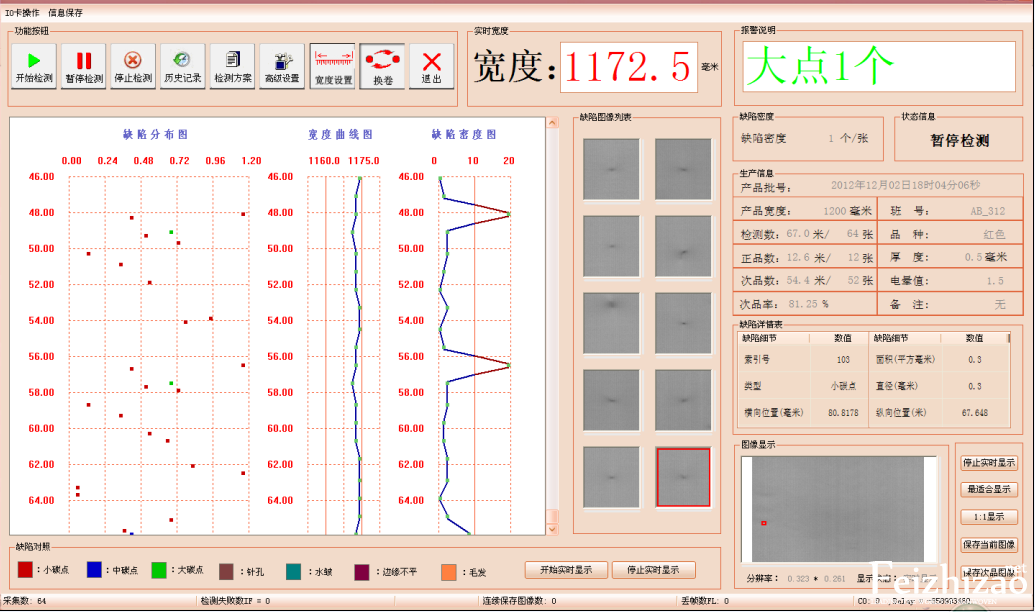

缺陷历史记录界面
