第三章 非织造成网工艺和原理

第一节 干法成网前准备

非织造材料生产的工艺流程通常为：
纤维原料→成网前处理→成网→加固→后处理→成卷
干法成网的准备工序主要包括纤维的混和、开清和施加油剂。

一、配料成份计算
" 采用整包纤维混和时，配料成份可用下式计算：

某种纤维原料配料成份=（某种纤维包平均重量/混料纤维包平均总重量）*100%
" 采用秤见重量混和时，秤见重量可用下式计算：
某种纤维秤见重量(kg) =混料纤维总重量(kg)×某种纤维配料成份(%)

二、油剂施加
使用油剂的目的，是减少纤维的摩擦，防止纤维产生静电，以达到加柔、平滑而又有良好抱合性的要求。

通常在纤维开松前，把油剂稀释，以雾点状均匀地喷洒到纤维中，再堆积24~48h，使纤维均匀上油，达到润湿、柔和的效果。
油剂施加量太多会产生纤维绕刺辊、锡林和腐蚀金属针布的问题，一般对纤维重量的最佳油剂附着量为0.2~0.9%。

三、混和开松流程及设备

(一)混和开松流程
混合与开松处理是将各种成分的纤维原料进行松解，使大的纤维块、纤维团离解，同时使原料中的各种纤维成分获得均匀的混合。这一处理总的要求是混合均匀、开松充分并尽量避免损伤纤维。
可供混合、开松的设备种类很多，必须结合纤维密度、纤维长度、含湿量、纤维表面形状等因素来选择混合与开松设备，设备选定后，还要根据纤维特性及对混合、开松的要求考虑混合、开松道数、工作元件的调整参数(如元件的隔距、相对速度)。混合、开松良好的纤维原料是后道高速、优质生产的重要前提。

1、成卷方式的开松混合工艺路线
这一配置属间断式生产工艺流程，生产线由园盘式抓棉机、开松机、棉箱以及成卷机组成。最终将混合开松的原料制成卷子，由人工将卷子放入梳理机的棉卷架，供下道加工。这种配置比较灵活，适用于同种原料，多品种非织造材料产品的生产要求，其加工的纤维范围为1.67~6.67dtex，长度38~65mm。

2、称量式开混联合工艺路线
属连续生产的工艺流程，生产线由抓棉机、无回料输送机、称量装置、开松机、棉箱以及气流配送系统组成。混合、开松后的纤维由气流输送和分配到后道成网设备的喂入棉箱中。由于采用了称量装置，混料中各种成分比较准确。这种工艺流程适用于加工的纤维范围为1.67~6.67dtex，长度38~65mm。

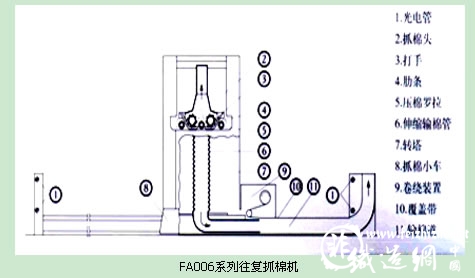

往复抓棉机(FA006系列) 机为开清流程的第一道工序，间歇下降的抓棉器打手随转塔作往复运动，对棉包作顺序抓取，被抓取的纤维束经输棉风机和输棉管道，依*前方凝棉器或风机的抽吸，送至前方棉箱内。

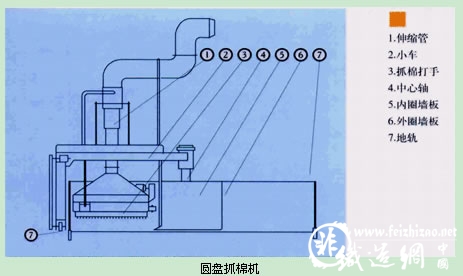

圆盘抓棉机(A002D、FA002)
适合于抓取棉纤维、棉型化纤和76以下的化纤，由小车、中心轴、伸缩管、地轨和外围墙板等组成。 A002D单台使用， FA002可两台并联使用。

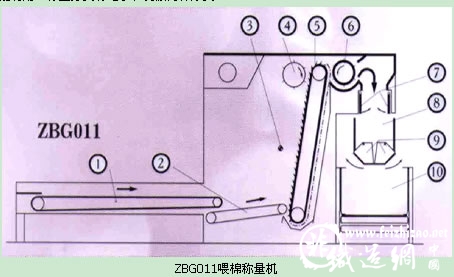

喂棉称量机(ZBG011)和自动称量机(ZBG012)
用于纤维混纺，喂棉称量机采用人工将纤维喂入喂棉帘，而自动称量机由凝棉器或气纤分离器将抓棉机抓取的纤维送至自动称量机的棉箱内，纤维经初步开松后落至称量斗中，由前方机台控制称量斗是否落料，最终定量的纤维依次铺在混棉帘子上。通常一套混和机组配置2~3台称量机可供两种或三种纤维原料混纺用。称量方式有电子和机械两种形式。




混棉帘子开棉机(ZBG021)
主要用于对不同性质的纤维进行混纺，由自动称量机将纤维按不同混和比依次连续地铺在混棉帘子上，并输送至给棉罗拉，经打手开松混和后，由前方机台的风机吸走。


气动二路配棉器(FA133)
采用气动形式将开松的纤维按需要分配给前方机台，两个控制活门由连杆联结，仅用一个气缸和一个电控滑阀，结构简单，重量轻。

凝棉器(A045B)
用于开清流程，依*风机和输棉管道输送纤维，纤维*风机的抽吸凝聚在尘笼表面，然后由打手从凝棉器下方剥落，并经尘笼排除部分尘杂和短绒。在流程中不同位置应选用不同的功率。

多仓混棉机(FA022系列)
用于76mm以下的各种纤维混和，是开清混和流程中不可缺少的设备。由棉仓、罗拉、打手、配棉通道、混棉通道等组成。

开棉机(FA106A)
用于76mm以下各种纤维进一步开松和除杂，主要由储棉箱、给棉机构、打手及尘格等组成。打手为梳针辊筒，由多块梳针板组成，梳理开松能力较强，二分之一圆周有三角尘棒包围，可满足一定的除杂效果。

中间喂棉机(FA031-W)
适用于经初步开松、混和和除杂后的纤维进一步开松除杂，并将纤维喂给FA108E-W开棉机或ZFA109清棉机。该机在以往只起储棉作用的中间棉箱上增加了开松除杂打手，可在不增加单元机的情况下提高开清流程的开松除杂效率。

锯齿辊筒开棉机(FA108E-W)
主要用于清梳联，适用于经初步开松、混和和除杂后的筵棉进一步开松。采用锯齿辊筒打手分梳板来开松梳理，取消了传统的尘格装置，给棉罗拉采用变频控制，可根据清梳联喂棉箱的要求自动调整连续喂棉。

气纤分离器(ZFA053)
适用于开清棉流程，依*后方机台的风机输送纤维，纤维在机内沿网眼板作圆周运动后落入前方机台，部分短绒和杂质通过网眼板由排尘管道排出。
开棉机(ZBG041)
主要用于非织造流程，对经过初步开松、混和和除杂的筵棉或化纤进行进一步开松，棉箱容积较大，通过光电控制后方机台，给棉罗拉采用变频控制，根据气流棉箱的要求自动调整连续喂棉。

气流棉箱喂棉机(W1061)
安装于梳理机后，是连接开清棉联合机与梳理机的核心设备，其将经过开松、混和和除杂的纤维形成均匀的纤维层供给梳理机。采用气流调整的方法达到纵横向均匀喂棉的目的。


登录/注册后可看大图

该贴已经同步到 一蓑烟雨的微博

第二节 梳理


梳理是成网的关键工序，将开松混和准备好的小棉束梳理成单纤维组成的薄网，供铺叠成网，或直接进行加固，或经气流成网以制造纤维杂乱排列的纤网。
梳理所用设备可以是罗拉式梳理机，也可以是盖板式梳理机。
纤网中纤维具有一定的排列方向，以纤维定向性来表示。通常用非织造材料的纵向(MD)和横向(CD)强力的比值来鉴别纤维的定向性特征。

梳理机道夫直接输出的纤网中纤维呈纵向排列，定向性最好；杂乱梳理或交*铺网后纤维呈两维排列；气流成网后纤维呈三维排列，非定向性良好。


一、梳理作用

《》彻底分梳混和的纤维原料，使之成为单纤维状态
《》使纤维原料中各种纤维进一步均匀混和
《》进一步除杂
《》使纤维近似于伸直状态


二、梳理设备

(一)针布对纤维的作用
梳理机的锡林、刺辊、道夫、盖板以及工作辊等均包覆针布，针布的型号规格、工艺性能和制造质量直接影响纤维的分梳、均匀混和和转移，因此针布是梳理机的重要元件。
针布的齿向配置、相对速度、相对隔距及针齿排列密度的变化，对纤维产生不同的作用：
《》分梳作用
《》剥取作用
《》提升作用

(二)针布性能要求
《》对纤维具有良好的穿刺能力和握持能力，能使纤维经常处于针齿的尖端
《》对纤维具有良好的转移能力，易使纤维从一个针面向另一个针面转移
《》具有一定的针隙容量，能较好地吸收和释放纤维，以提高梳理机的混和作用
《》针齿锋利、光洁，针面平整耐磨，从而保证紧隔距、强分梳、易转移的工艺要求

(三)梳理机构的差异
1、主梳理机构
《》单锡林梳理机构
《》罗拉-锡林梳理机构
《》盖板-锡林梳理机构

2、工作差异
《》盖板式梳理点多，罗拉式梳理点少
《》盖板式梳理区域是连续的，损伤纤维多，特别是长纤维
《》盖板式梳理不仅除杂，还除去短纤维，罗拉式梳理基本上不产生短纤维
《》盖板式梳理在盖板和锡林之间反复细微分梳纤维并混和，而罗拉式梳理的工作罗拉仅对纤维分梳、凝聚及剥取返回

(四)杂乱梳理原理与机构
(1)凝聚罗拉
一前一后安装在道夫前面，从道夫到凝聚罗拉1再到凝聚罗拉2，速度依次降低，由此纤维从道夫到凝聚罗拉1再到凝聚罗拉2时受推挤作用，从而使纤维产生随机变向。最终输出纤网中纤维从单向排列转变为一定程度的杂乱排列。
纤网特征：MD : CD = 5 ~ 6 : 1

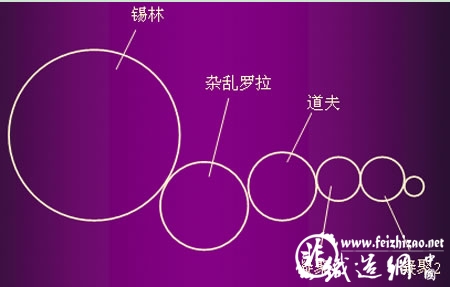

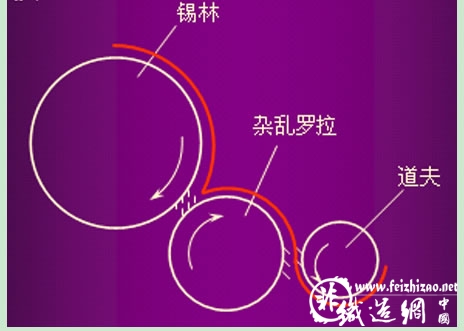

(2)杂乱罗拉
安装在锡林前面，与锡林针布齿尖相对，相向旋转，高转速产生的离心力使杂乱罗拉表面的纤维从张紧拉直状态变为悬浮在齿尖上的松弛状态，此外，高转速产生的空气涡流促使纤维随机分布。
纤网特征：MD : CD = 3 ~ 4 : 1

(3)组合方式
杂乱罗拉 + 凝聚罗拉
I. 凝聚罗拉
V道夫:V1凝聚 = 2:1~1.75:1
V1凝聚:V2凝聚 = 1.5~1



II. 杂乱罗拉
V杂乱>>V锡林



III. 组合方式



(五)梳理机

梳理机的作用是将小棉束梳理成单纤维状态，并使纤维伸直平行，形成一定宽度、一定单位面积质量的纤网。
根据不同的梳理机构，梳理机可分为罗拉式和盖板式两种。罗拉式梳理机按不同形式可分为H型和K型。

1、罗拉式梳理机
主要包括喂入系统、预梳系统、梳理系统、输出系统和传动系统等。
罗拉式梳理机适合于梳理较长的纤维。
根据工作辊尺寸，可梳理纤维长度范围38~203mm
根据不同针布，可梳理纤维细度范围1.1~55dtex

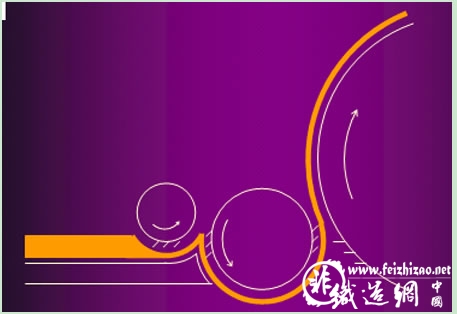

(1) 喂入系统由喂给罗拉和刺辊组成
a. 2-罗拉喂入系统
b. 4-罗拉喂入系统
c. 喂棉罗拉+喂棉板喂入系统



(2)预梳系统和梳理系统由锡林、工作辊和剥取辊等组成，
V锡林＞V剥取＞V工作

式中：C －一根纤维的平均作用齿数，即梳理度
Nc －锡林针布的齿密
nc －锡林转速
NB－纤维细度
r －纤维转移率
P －梳理机产量(kg/台·h)
Kc －比例系数
梳理度C 为3比较理想，如果C =1，将产生棉结。

(3)输出系统由道夫、凝聚罗拉、剥取罗拉(或斩刀)、输出帘等组成。
" 不配置凝聚罗拉和杂乱罗拉时：
输出纤网特征： MD : CD = 9 ~ 15 : 1
配置凝聚罗拉和杂乱罗拉时：
输出纤网特征： MD : CD = 3 ~ 6 : 1
" 剥取形式
斩刀剥取，输出纤网速度较慢，用于低速成网。
剥取辊剥取，输出纤网速度较快，常用。

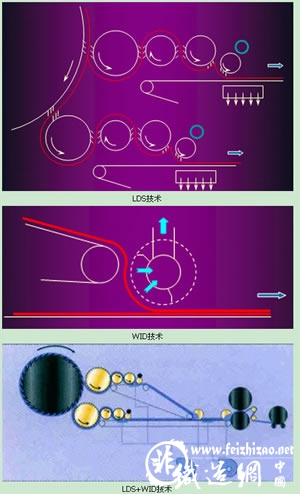

" 梳理机输出纤网直接加固，如热轧加固，要控制较小的MD : CD值，除配置凝聚罗 拉等外，还可采用法国Thibeau公司的LDS和WID技术。



常用形式：
单锡林双道夫
梳理机为保证输出单纤维状态的均匀纤网，通常锡林表面的纤维负荷是很轻的，每平方米的纤维负荷量不到1克，理论上来说，纤维负荷量越小，分梳效果越好。在锡林转速恒定情况下，要降低纤维负荷，就要限制纤维喂入量，因此也限制了梳理机的产量。锡林转速提高后单位时间内纤维携带量增加，为便于锡林上的纤维及时被剥取转移，避免剥取不清，残留纤维在以后梳理过程中因纤维间搓揉形成棉结，影响纤网质量，在锡林后配置两只道夫，可转移出两层纤网，达到了增产目的 。

双锡林双道夫
单锡林双道夫是通过提高锡林转速，在锡林表面单位面积纤维负荷量不增加情况下，增加单位时间内纤维量，即在保证纤维梳理质量前提下提高产量。双锡林双道夫配置，在原单锡林双道夫基础上再增加一个锡林，使梳理工作区面积扩大了一倍，即在锡林表面单位面积纤维负荷量不变情况下，增加面积来提高产量，与单锡林双道夫比较同样取得增产效果，但梳理质量更容易控制。

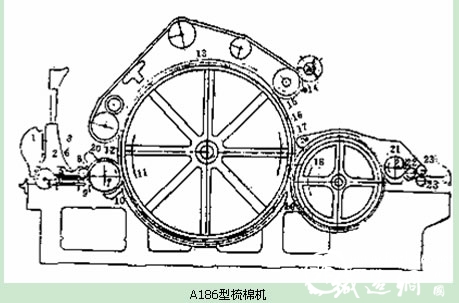

2、盖板式梳理机
主要包括喂入系统、预梳系统、梳理系统、输出系统和传动系统等。
盖板式梳理机适合于梳理棉纤维、棉型化纤及中长型纤维。

(1)喂入系统可采用喂棉罗拉和喂棉板结构，这也是传统梳棉机所采用的，该种结构对由较短纤维构成的纤维层具有良好的握持作用。

(2)传统梳棉机没有预梳系统，而非织造专用的盖板式梳理机则配置预梳系统。

(3)传统梳棉机的梳理系统由移动式盖板和大锡林构成，而非织造专用的盖板式梳理机则配置固定式盖板。

第三节 铺网

铺网的作用：
《》 增加纤网单位面积质量
《》增加纤网宽度
《》调节纤网纵横向强力比
《》改善纤网均匀性(cv值)
《》获得不同规格、不同色彩的纤维分层排列的纤网结构

一、平行铺网

从道夫剥下的纤网较轻，通常只有8~30g/m2，当要求较大的纤网单位面积质量时，可采用平行铺叠成网。
平行铺叠成网可获得一定的纤网单位面积质量，并可获得不同规格、不同色彩的纤维分层排列的纤网结构，但也存在不足之处：
《》纤网宽度被梳理机工作宽度限死
《》其中一台梳理机出故障，就要停工，生产效率低
《》要求纤网很厚时，梳理机台数也得很多，不经济
《》无法调节纤维排列方向，MD : CD = 10 ~ 15 : 1

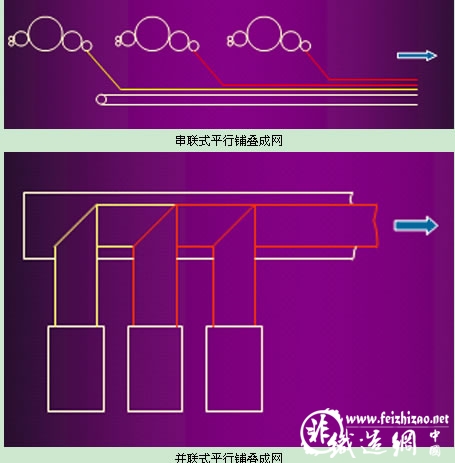

平行铺叠成网的方式：
《》串联式
《》并联式



二、交*折叠铺网

要克服平行铺叠成网存在的种种不足之处，可以采用交*折叠铺网。其特点为：
《》铺叠后纤网宽度不受梳理机工作宽度限制。
《》可获得很大单位面积质量的纤网。
《》可以调节纤网中纤维的排列方向，甚至使最终非织造材料的横向强力大于纵向强力。
《》可获得良好的纤网均匀性，cv2~4%。
交*折叠铺网的方式：
《》立式摆动
《》四帘式
《》双帘夹持


(一)立式摆动交*折叠铺网

(二)四帘式交*折叠铺网
四帘式交*折叠铺网纤网外观和结构

(三)双帘夹持交*折叠铺网

法国Asselin公司生产的双帘夹持铺网机，由于薄网始终在双帘夹持下运动，因此不会受到意外张力和气流的干扰，既可提高铺网速度，又可改善纤网均匀性。

夹持帘由聚酯长丝织成，厚度0.7~1.0mm，表面采用合成橡胶涂层，涂层中混有少量碳粉，以防止帘带上积聚静电。
导网系统带快速反转装置以迅速换向。
Asselin公司新一代的双帘夹持铺网机，配置了PROFILE和PRODYN技术，铺网层数、铺网宽度和铺网速度控制自如。
四）交*铺网机控制纤网横截面形状的技术
传统交*铺网机形成的纤网横截面形状

三、交*折叠铺网后牵伸

通过多级小倍数牵伸，使交*铺叠纤网中原来呈横向排列的部分纤维向纵向移动，从而减小纤网纵横向的强力差异，同时调节纤网的单位面积质量，匹配前后机台的速度。

纤网牵伸机主要由牵伸罗拉组成，牵伸罗拉表面包覆特殊针布。通常3根牵伸罗拉构成一个牵伸区，由一个电机驱动。牵伸区内3根牵伸罗拉的传动件的齿数比，决定牵伸区的固定牵伸倍数。当牵伸区之间无牵伸时，牵伸区数量决定了纤网牵伸机总的最小固定牵伸倍数。


四、交*折叠铺网后再叠加平行梳理网

交*折叠铺网后，纤网表面留有各层折叠痕迹。在交*铺叠纤网的上、下两面再铺上一层平行梳理网，可改善纤网外观，同时可得到多层颜色的纤网，但使用机台多，占地面积大。


五、垂直式折叠铺网

垂直式折叠铺网后，纤网内大部分纤维趋于垂直排列，加固后具有良好的压缩回弹性。

第四节 气流成网

一、气流成网原理
纤维经过开松、除杂、混和后喂入主梳理机构，得到进一步的梳理后呈单纤维状态，在锡林高速回转产生的离心力和气流的共同作用下，纤维从针布锯齿上脱落，由气流输送并凝聚在成网帘(或尘笼)上，形成纤维三维杂乱排列的纤网。
气流成网纤网中纤维呈三维杂乱排列，MD : CD=1.1~1.5，最终产品基本各向同性。

气流成网通常要求纤维长度不大于80mm，纤维过长会破坏纤网外观和均匀度。气流成网可有效地处理短纤维，如长度小于10mm的木浆粕纤维。


二、气流成网方式
《》自由飘落式 离心力 + 纤维自重
《》压入式 离心力 + 气流吹入
《》抽吸式 离心力 + 气流抽吸
《》封闭循环式 离心力 + 上吹下吸(一台风机)
《》压吸结合式 离心力 + 上吹下吸(二台风机)

三、典型气流成网机组
《》国产SW-63型气流成网机
《》奥地利Fehrer公司V21/K12气流成网机组
《》奥地利Fehrer公司K21气流成网机
《》美国Rando公司40B气流成网机组
《》奥地利DOA公司气流成网机组

（1）国产SW-63型气流成网机
由传统梳棉机改造，锡林离心力和提升罗拉使纤维进入风道，然后吸附在成网帘上形成杂乱排列纤网。
适用范围：纤维细度为1.65~6.6dtex，纤维长度25~55mm，纤网单位面积质量12~70g/m2，生产速度2~3m/min，幅宽1m。

（2）奥地利Fehrer公司V21/K12气流成网机组
由V21预成网机和K12气流成网机组成。
经过预开松的纤维定量喂到V21预成网机的喂料箱中，被具有压实、均匀作用的双层帘带夹持着进入一对给棉罗拉与2000rpm转速的刺辊组成的第一开松区。然后纤维进入第二和第三开松区。第三开松区刺辊上的纤维被来自其上侧的风机的气流分离，并经风道吸附在纤维横向分配装置的多孔帘带上。

纤维横向分配装置可保证输入K12气流成网机纤维层的横向均匀性，其有一回转的多孔帘带，下有一台风机，用以吸附集棉风道送来的纤维。回转刮板和多孔帘带相配合，当多孔帘带行经K12气流成网机的一个工作宽度时，刮板回转一次，将带状纤维层推入精开松装置的喂入槽。

（3）美国Rando公司40B气流成网机组
由前置给棉机、四辊开松机、棉箱给棉机和成网系统组成。
纤维经前置给棉机和四辊开松机开松后喂入棉箱给棉机。棉箱给棉机的斜帘角钉所携带的纤维经均棉帘的作用后，被气流吸引到由尘笼和输送罗拉组成的锲形空间(又称空气桥)内，杂质从罗拉间隙中排出。

尘笼表面凝聚的纤维层的厚度，由锲形空间内的纤维量的多少来调节。锲形空间内纤维量↓→气流阻力↓→气流速度↑→气流吸引力↑→进入锲形空间纤维量↑→尘笼表面凝聚纤维层的厚度↑。


四、影响气流成网均匀度因素

(一)喂入纤维层的均匀性

(二)纤维在气流中的均匀分布和输送

(三)纤维在成网帘上的凝聚条件

(一)喂入纤维层的均匀性
气流成网中使用的气流输送纤维管道通常很短，而气流的速度很高（>15m/s），纤维在管道中逗留时间很短，而且气流主要对纤维起输送、扩散作用，对纤维量的均匀分布调节作用非常弱，而且后道往往不配置铺网系统，难以通过薄纤网铺叠来弥补质量均匀度的差异。因此喂入气流成网机的纤维层均匀与否，对纤网均匀度有着直接的、决定性的影响，所以严格控制并改善喂入纤维层的均匀度是获得气流成网均匀性的首要途径。

(二)纤维在气流中的均匀分布和输送
纤维在气流中的均匀分布和输送，取决于以下三个因素：
1、单纤维程度

2、剥离纤维的气流速度和方向
剥离气流应循锡林表面的切线方向，V剥离≥3~4V道夫，从锡林上剥取时， V剥离≥2.3V锡林。

3、输送纤维气流流量和均匀流动
纤维输送过程中，应有足够的空气包容每一根纤维，使其不与相邻纤维缠结。如假想以纤维长度为直径的球体去包容每一根纤维，即可估算所需的空气流量。

纤维流密度
一定体积的流体中所含纤维的重量，通常称为纤维流密度。纤维在流体中的密度超出某一数值，原有的单纤维会重新"絮凝"成纤维束、纤维团，在纤网上出现"云斑"、束纤维现象，破坏纤网均匀度。试验表明纤维在流体中的分布，除与纤维的几何尺寸有关外，还受其它性状的影响，如种类，静电性能等，不同的纤维，要求的纤维流密度也不同，如棉纤维，最大纤维流密度为1.2～1.5 g/m3；聚酰胺纤维，可达3～4 g/m3。虽然气流流量大，可降低纤维流密度，但也带来了产量低、能耗大等问题。

(三)纤维在成网帘上的凝聚条件
1、气流与成网帘(尘笼凝聚面)夹角
不宜接近90°，防止纤维冲入网眼。

2、气流速度
输送管道可采用弓形扩管，减弱气流冲力，有利于纤维均匀吸附。

3、成网帘(尘笼)表面吸附条件
网眼大小和分布影响气流成网均匀度。对于同样的气流吸口，曲面尘笼比平面的成网帘具有更大的展开面积，纤网局部在气流吸口处停留时间延长，纤维多次重合凝聚机会高，有利于提高纤网均匀性。

4、抽吸气流的均匀流动

五、干法造纸
干法造纸是采用气流成网技术加工木浆纤维网的一种新工艺。

1、工艺流程
﹡木浆纤维＋热溶纤维→气流成网→热粘合加固→非织造材料
﹡木浆纤维→气流成网→喷洒粘合剂→烘燥→非织造材料
﹡木浆纤维(气流成网)＋常规纤维(梳理成网)→水刺加固→烘燥→非织造材料

2、性能与用途
其产品主要是医用卫生材料，特别是高吸水性的一次性卫生用品（如尿片、卫生巾、湿面巾、擦布等），其特点是蓬松度好、手感柔软、湿强度和耐磨性优于纸张，吸湿性能超强。作为一次性用品，消耗量大，当采用木浆纤维作主要原料，还具有可生物降解的优点，为废弃物处理也提供了方便。

第五节 湿法成网

一、概述

《》湿法非织造工艺的特点
《》湿法非织造工艺原理和过程
《》湿法非织造材料与纸张的差异

湿法非织造布定义
国际非织造布协会的定义是："湿法成网是由水槽悬浮的纤维沉集而制成的纤维网，再经固网等一系列加工而成的一种纸状非织造布。"即湿法非织造布是水、纤维及化学助剂在专门的成形器中脱水而制成的纤维网，经物理、化学方法固网后所获得的非织造布。
湿法非织造工艺的特点
《》生产速度高，可达到400m/min
《》适合长度20mm以下短纤维成网
《》不同品质纤维相混几乎无限制
《》纤网中纤维杂乱排列，湿法非织造材料几乎各向同性
《》产品蓬松性、纤网均匀性较好
《》生产成本较低
《》湿法非织造材料品种变换可能性小
《》用水量大
湿法非织造工艺原理和过程
《》湿法成网工艺原理
以水为介质，造纸技术为基础，将纤维铺制成纤网。
《》工艺流程
纤维原料→悬浮浆制备→ 湿法成网→ 加固→ 后处理
悬浮桨的组成成分：
纤维+分散剂+粘合剂(或粘和纤维)+湿增强剂
制浆的目的
《》疏解作用：使纤维分散成单纤维；
《》水化作用：使纤维吸水后润胀，使浆粕形成胶体状；
《》帚化作用：使纤维表面起毛，增加比表面，有利于纤维间的缠结；
《》混合作用：使不同纤维和粘合剂、化学助剂充分混合。


二、纤维准备与制浆

纤维准备工序的主要任务：
将置于水中的纤维原料开松成单纤维状态，同时使不同纤维原料充分混和，制成纤维悬浮浆，然后在不产生纤维团块的条件下，将悬浮浆送至湿法成网机构。
《》非连续式制浆
《》连续式制浆
非连续式制浆流程
纤维素浆粕板送入料桶1溶解，再送入桶2，经送浆泵3送入粉碎机

4，然后经贮料桶5送入混料桶6。如果采用切断的短纤维，可直接送入混料桶6进行分散和混和。混料桶6中的悬浮浆经过必要的混和、反应后，批量送入贮料桶7，由此可连续地输送至成网机构。
桶2、5、6、7中部均装有旋翼式搅拌器，旋翼转动并配合形状特殊的浆桶，可使桶中产生具有强烈混和作用的液体流动。料桶1底部装有高速回转的转子，可通过强烈的水流将浆粕板打烂。
助剂和粘合剂可直接加入到混料桶6中，混料桶6中悬浮浆的纤维浓度为0.5~1.5%。


连续式制浆流程

纤维原料连续地喂入料斗1，经输送帘2送入混料桶3，水也连续地加入到混料桶中。泵4将悬浮浆送入混料桶5、6，不断地进行均匀搅拌，最后由泵7将悬浮浆送至成网机构。
特点是产量高，稀释比大，所需料桶体积小，节省能源，可适应较长的纤维，但不适应在制浆中易扭结、易结团块的纤维。


三、湿法成形

湿法成形是湿法非织造工艺的关键工序，与干法成网不同的是，纤维是由水流分布到成网帘上。由于制浆工序的末端贮料桶中的纤维浓度一般为成网时悬浮浓度的5~10倍，因而在成网前纤维悬浮浆还需要进一步的稀释。常用成网方式有两种：
" 斜网式湿法成形
" 圆网式湿法成形

(一)斜网式湿法成形
纤维悬浮浆从混料桶1*重力流入搅拌桶2，搅拌后再经计量泵3导入一循环输送通道，该通道内水流*轴流泵4驱动。纤维悬浮浆进入成网料桶5时*A、B、C、D四点冲击转向后流至成网帘6，水透过帘子的网眼进入集水箱7，再流入水箱8中，经处理后循环使用。
成网均匀性与纤维在悬浮浆中的均匀分布有很大关系。集水箱较浅时，只适合于窄幅成网。

加深集水箱，配备控制水流方向的装置，可改善成网均匀性。采用封闭的循环水路，可减少用水量，降低能源消耗。

斜网式湿法成形的研究表明：
《》 成网帘倾斜可保证脱水区与抽吸区分开，倾斜角度以10°~15°为佳，对于迅速脱水的纤维(如玻璃纤维)，倾斜角度可增大，同时缩短了机器长度。
《》成网料桶中悬浮浆压力过高会造成密封困难。
《》迅速脱水的纤维应尽可能快地铺至成网帘上。
《》难以脱水的纤维应有较长的成网区。
《》调节悬浮浆输送速度，可控制成网后纤网内纤维的排列方向，成网帘运动速度与悬浮浆输送速度一直时，成网后纤网内纤维呈杂乱排列。如差异很大，则纤维呈一定的纵向排列。


（二)圆网式湿法成形

原理与斜网式湿法成形一样，但成网帘换为圆网形式。
纤维悬浮浆由管道1经分散辊2输入成网区3，可调节挡板4可控制成网区空间的大小，5为圆网滚筒。纤维悬浮浆经抽吸箱6的作用使纤维凝聚在圆网表面，水被吸入抽吸箱6，并进入滤水盘7。圆网上部的回转滚筒8中有一固定的吸管，使纤网离开圆网，并转移到湿网导带9上。溢流螺栓10可调节成网区中的悬浮浆高度。
园网湿法成形中，金属网帘在滚筒表面和滚筒一起转动，可以加大真空抽吸力，因此可生产较厚、密度较大的非织造布。

(三)复合式湿法成形

五、湿法纤网的加固和整理
《》粘合剂加入悬浮液中(乳液型或粉状粘合剂)
《》粘合纤维混入主体纤维中(水溶性聚乙烯醇纤维)
《》成网后加固
采用浸渍、泡沫浸渍、喷洒、印花、溶剂粘合等化学粘合方法，然后再烘燥热轧。
